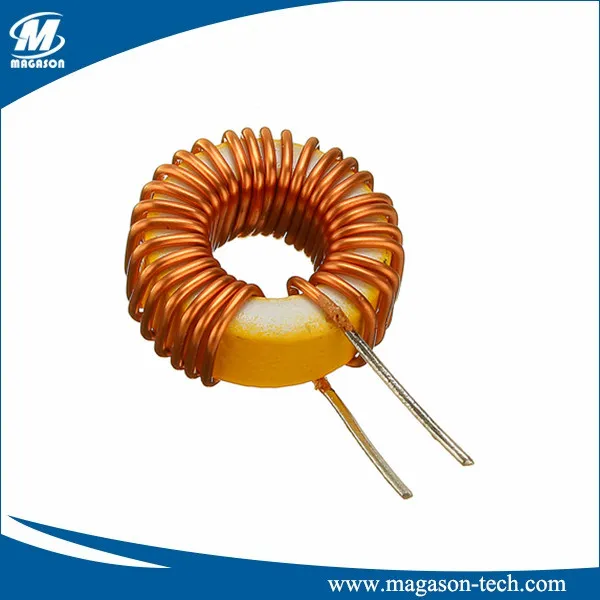

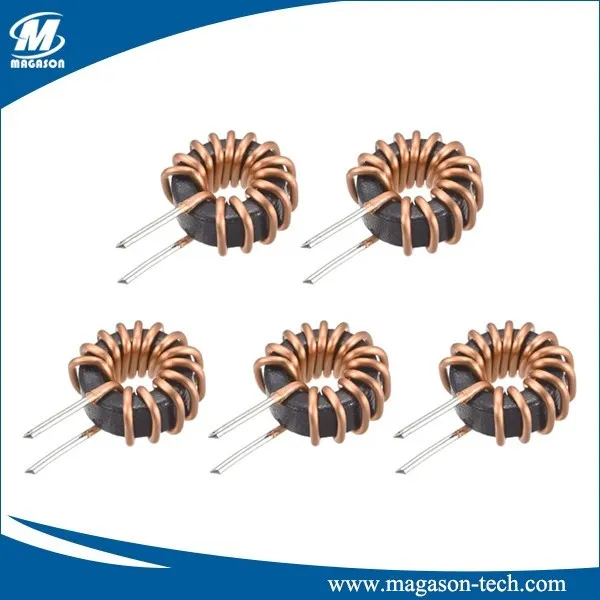

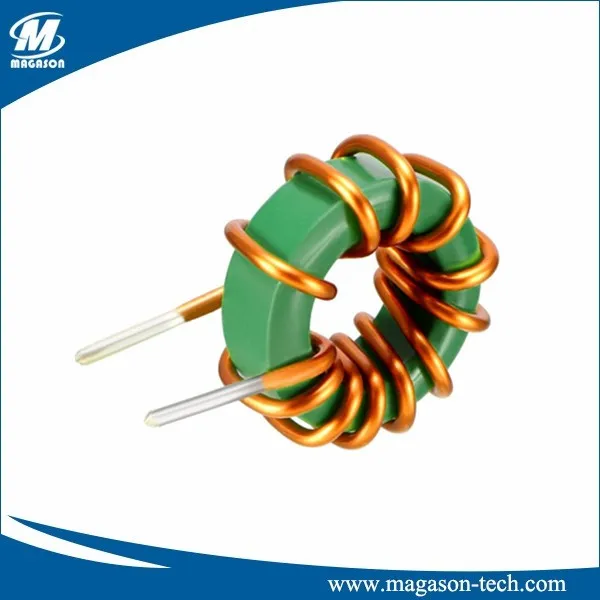

Toroid Core Inductor ir nosaukts pēc to toru formas, kas nozīmē, ka tiem ir virtuļa forma. Šiem induktoriem ir toroidālas formas magnētiskais kodols ar specifisku tinumu vadu, ko izmanto, lai bloķētu vai slāpētu augstākas frekvences maiņstrāvu (maiņstrāvu), tādējādi ļaujot plūst līdzstrāvai (līdzstrāvai) elektroniskajā shēmā. Nosaukums induktors (drosele) nav ierobežots katrā gadījumā. To lieto, ja induktors tiek izmantots augstāku frekvenču bloķēšanai vai atsaistīšanai. Citā gadījumā to vienkārši uzskata par induktors, kad to izmanto noregulētajās shēmās vai elektroniskajos filtros.
Viena no mūsu specialitātēm ir Toroid Core Inductor. To izmanto lietojumprogrammām, kas ietver strāvas sensoru transformatorus, parastā režīma indukcijas, pārslēgšanas regulatoru indukcijas, ieejas filtru indukcijas un citus. Šie toroid kodola induktori nodrošina izcilu vērtību. Parasti tie ir mazāka izmēra un maksā mazāk nekā citi induktori, taču tie nekādā veidā neupurē kvalitāti.
Funkcija
Noderīgs plašā jaudas pārveidotāju un līnijas filtru lietojumos.
Toroidāli sadalīta sprauga samazina magnētiskās plūsmas noplūdi.
Augsta piesātinājuma strāva.
Toroidālās jaudas induktori ar lielu strāvas jaudu
Ideāli piemērots līdzstrāvas/līdzstrāvas pārveidotājam, EMI filtru lietojumprogrammām
Zems starojums
Mazs kodola zudums
Pievienojiet -V vertikālajam stiprinājumam, -H horizontālajam stiprinājumam pēc daļas numura
Materiāls
1.Kobalta sakausējums
2.Dzelzs pulvera kodols
3.Sendust Core
4.Ferīta kodols
5. Niķeļa sakausējumi
6.Amorfs
7.Dzelzs
8.Silīcija dzelzs
Iespējas
- Iepakojums: Lielapjoma ir standarta
- Montāža: (V) vertikālā un (H) horizontālā ir standarta
- Induktivitāte: pieejamas izvēles vērtības
| Kataloga Nr. | Tips | Induktivitāte | Izmērs (mm) | Darba biežums | |||
| MAX | MAX | MAX | ±0.5 | ||||
| A | B | C | D | ||||
| MGS-1 | T16-26,52 | 1.0-10.0uH | 6 | 3.5 | 6 | 2.5 | 10.0-100.0KHz |
| MGS-2 | T20-26,52 | 1.0-10.0uH | 7 | 4 | 7 | 3 | 10.0-100.0KHz |
| MGS-3 | T25-26,52 | 1.0-15.0uH | 8.5 | 4.5 | 8.5 | 3.5 | 10.0-100.0KHz |
| MGS-4 | T26-26,52 | 1.0-25.0uH | 8.5 | 7 | 8.5 | 6 | 10.0-100.0KHz |
| MGS-5 | T30-26,52 | 2.{1}}.0uH | 10 | 5.5 | 10 | 4.5 | 10.0-100.0KHz |
| MGS-6 | T37-26,52 | 2.{1}}.0uH | 12 | 5.5 | 12 | 4.5 | 10.0-100.0KHz |
Mēs ražojam un piedāvājam pielāgotu un standarta toroidālo induktors, kas prasmīgi atbilst un pārsniedz specifikācijas. Mēs arī pilnībā pārbaudām visas mūsu pēc pasūtījuma ražotās toroidālās serdes induktors, lai jūs varētu būt drošs, ka, strādājot ar noteiktu aprīkojumu, saņemat visaugstāko kvalitātes līmeni.
