Dzelzs pulvera serdeņi parasti tiek izmantoti jaudas pārveidē, līnijas filtru lietojumos un radiofrekvences lietojumos. Bieži vien dzelzs pulvera serdeņi aizstāj ferīta serdeņus. Ferīta serdeņiem ir augsta caurlaidība, tāpēc, lai samazinātu šo caurlaidību, tai nepieciešama gaisa sprauga. Šai gaisa spraugai ir neizdevīgs enerģijas zuduma apstāklis, kas izraisa karstas vietas risku.
Dzelzs pulvera serdeņiem nav nepieciešama papildu gaisa sprauga. Dzelzs pulvera kodolu īpašības samazina enerģijas zudumu. Turklāt piesātinājuma plūsmas blīvums ferīta kodolos ir aptuveni 400 mt un samazinās līdz ar temperatūru. Dzelzs pulvera serdeņu piesātinājuma plūsmas blīvums pārsniedz 1T.

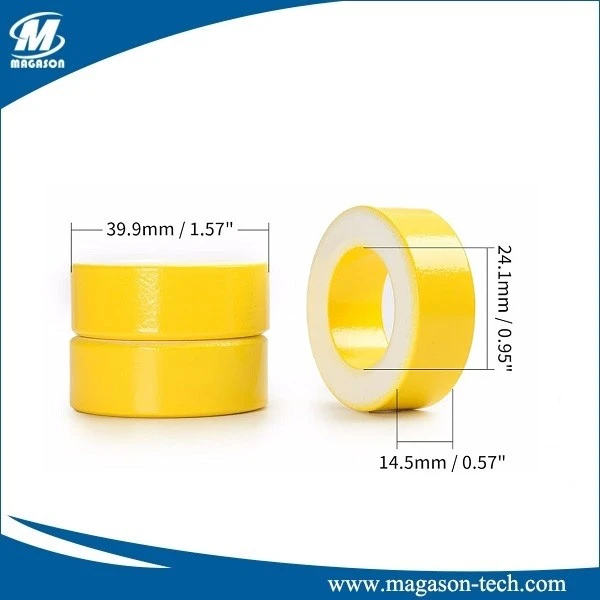

-26 materiāls
- Karbonil dzelzs pulvera maisījuma materiāls
- Ideāls, rentabls visdažādākajām jaudas pārveidošanas un līnijas filtru lietojumiem
- Augsta caurlaidība, kas ideāli piemērota PFC aizēnām<50 KHz
- Caurlaidība 75μ
- Viens no visplašāk noteiktajiem jaudas pārveidošanas materiāliem
Produkta identifikācija:
NumursKt 50 - 52 B
a b c d
A: Toroidālie serdeņi
B: kodola lielums (collas)
C: materiāls
D: Augstums
| Materiāla maisījuma numurs | Atsauces caurlaidība (μE) | (+Ppm\/ grāds) Temp. Koefs. perm |
Caurlaidība ar DC Nobias HDC =50 oersteds@10kHz | Krāsu kods | |
| %μ0 | μ efektīvs | ||||
| -1 | 20 | 280 | / | / | Zils\/ciāns |
| -2 | 10 | 100 | 100 | 10 | Sarkans\/pelēks |
| -2/93 | 10 | 100 | 100 | 10 | Pelēks\/sarkans |
| -3 | 35 | 370 | / | / | Pelēks\/ciāns |
| -6 | 8.5 | 35 | / | / | Dzeltens\/ciāns |
| -7 | 9.0 | 30 | / | / | Balts\/ciāns |
| -8 | 35 | 300 | 91 | 32 | Dzeltens\/sarkans |
| ... | ... | ||||
Funkcijas
- Augsts maksimālais plūsmas blīvums
- Zemas izmaksas
- Liela enerģijas uzkrāšanas jauda
Pieteikumi:
- Augstas frekvences bikses
- Izvades ķēdes barošanas avotu pārslēgšanai
- Veica EMI trokšņa filtrus
