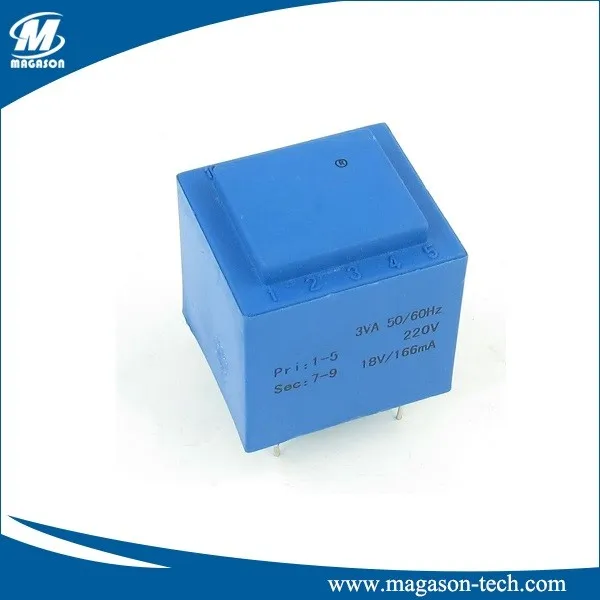

PCB izolācijas transformators

PCB izolācijas transformatori ir paredzēti lietojumiem, kur vides apstākļi nepieļautu vispārējas nozīmes ventilējamu sausā tipa transformatoru. Visa transformatora serde un spole ir iesaiņota silīcija dioksīda smiltīs / poliuretāna maisījumā / epoksīda sveķos, kas aizsargā tinumus no gaisa piesārņojuma un mitruma. PCB izolācijas transformators, ko plaši izmanto uz PCB plātnes rūpnieciskajām automātiskajām mašīnām.

PCB izolācijas transformatoru, piemēram, šo, parasti izmanto, lai samazinātu vai izolētu spriegumu dažādās elektriskajās lietojumprogrammās. Šajā gadījumā tas aizņem 230 V maiņstrāvas ieejas spriegumu un nodrošina 18 V izejas spriegumu ar maksimālo izejas strāvu 83,3 mA. Šos transformatorus bieži izmanto mazjaudas elektronikā un ķēdēs, kur nepieciešama sprieguma pārveidošana vai izolācija.

Specifikācijas:

1. Primārais darba spriegums: 220V;
2. Darba frekvence: 50-60Hz
3. Izolācijas pakāpe: B pakāpe;
4. Jauda: 3VA;
5. Primārā PIN: 1-5;
6. Sekundārā PIN: 6-7/9-10
7. Sekundārais pilnas slodzes spriegums: 2 x 15V;
8. Sekundārais tukšgaitas spriegums: 2 x 21,3 V;
9. Sekundārā izejas strāva: 100mA x 2;
10. Montāžas augstums: 32mm/1,26"
11. Tapu skaits: 6;
12. Tapas garums: 9 mm/ 0,35";
13. Tapas diametrs: {{0}},8 mm/ 0,031";
14. Kopējais izmērs (aptuveni): 30 x 28 x 42 mm/ 1,2 x 1,1 x 1,7 collas (L*P*A)
15. Materiāls: Epoksīda sveķi;
16. Krāsa: zila;
17. Svars: 105 g;

Funkcijas:

● Kompakts dizains, zems trokšņa līmenis un mazs svars.
● Ekonomisks un efektīvs, lai samazinātu tīkla zudumus un darba izmaksas.
● Augsta uzticamība darbībā.
● Zema temperatūras paaugstināšanās un ilgs kalpošanas laiks.
● Augsta īssavienojuma un izolācijas izturība.
● Pārslodzes iespēja saskaņā ar IEC 60354.
● Slēgta konstrukcija, lai novērstu mitruma iekļūšanu.
● Pagarinātas šļūdes HV bukses kā standarta izpildījums.
● Utec standarta pārbaudīta virsmas apstrāde.
● Elastība transformatoru projektēšanā, lai atbilstu klientu prasībām (optimālas izmaksas)
● Konkurētspējīgs īss piegādes laiks.

Priekšrocības:

1. Labāka siltuma izkliede, kas panākta ar vakuuma iekapsulēšanu, kā rezultātā tiek iegūta lielāka izejas jauda no mazāka, kompaktāka dizaina.
2. Vakuuma iekapsulēšana nodrošina aizsardzību pret ārējām ietekmēm (piemēram, mazgāšanas operācijām) un mehānisko spriegumu (piemēram, vibrāciju). Tas arī samazina vibrācijas radītā trokšņa potenciālu.
3. Katra transformatora izmēru precizitāti garantē stabili un kontrolēti ražošanas procesi, kas ļauj veikt automātiskas atlases un novietošanas darbības.
