Plaši izmantots pasīvs EMI filtrs ir ferīta aizrīties, kas darbojas kā induktors ar kapacitāti zemas caurlaidības filtrēšanai. Ferīta aizturi, kas pazīstami arī kā ferīta skavas, ferīta apkakles, EMI filtru lodītes vai ferīta gredzena filtri, palīdz mazināt augstfrekvences signālus un parasti tiek uzstādīti ap tādu ierīču elektrolīnijām kā klēpjdatori.
Ferīts ir magnētiska viela, kas, iesaiņojot ap barošanas avotu, nodrošina induktīvu izturību pret signāliem, kas iet caur to. Šāda veida EMI filtram ir nelineāras īpašības, un tā pretestība mainās, pamatojoties uz slodzes strāvas un sprieguma krituma izmaiņām. Turklāt ferīta aizkaru veiktspēju var ietekmēt strāvas un temperatūras svārstības.
Ferīta aizkaru uzstādīšana nozīmē to novietošanu ap aprīkojumu savienotu vadu. Ferīta aizrīties izmēra un tipa izvēle ir atkarīga no stieples diametra, sākot no 3 mm austiņu kabeļiem līdz 13 mm 12- gabarīt vai 120- Volt strāvas vadu. Lai iegūtu labākos rezultātus, ferīta aizrīties vajadzētu novietot apmēram 5 cm attālumā no ierīces savienojuma, jo tas darbojas efektīvāk, ja to novieto tuvu ierīcei.
Novietojiet ferīta aizrīties apmēram 5 cm attālumā no ierīces savienojuma, jo tas darbojas efektīvāk, atrodoties tuvāk ierīcei.
Palīdz samazināt EMI maiņstrāvas elektrības līnijās. Lieliski piemērots trokšņa samazināšanai USB, FireWire, tālrunī, strāvas vadā, koaksiālā, audio, video kabeļos utt. Šo ferīta lodīti var plaši izmantot dažādos datu kabeļos, USB kabelī, telefona līnijā, tīkla līnijā, lai pasargātu ārējos elektromagnētiskos traucējumus. Viegli uzstādīt ar dubultā muciņu klipiem; Samaziniet elektromagnētiskos traucējumus un uzlabojiet signāla integritāti.

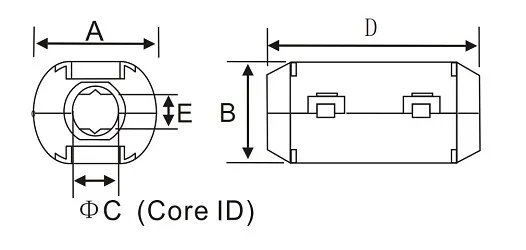

| Izmēri (mm) |
Svars (g) |
||||
| A | C | D | |||
|
13 |
3.5 | 25 | 8 | ||
|
13 |
5 | 25 | 8 | ||
| 16 | 7 | 30 | 12 | ||
| 19 | 9 | 35 | 20 | ||
| 23 | 13 | 36 | 28 | ||
Funkcijas un priekšrocības
- ROHS sūdzība
- Padarīt kodolu mazāku un vieglāku ar izcilu sniegumu
- Plašs diapazons, kas piedāvā izmērus
- Augsta uzticamība un stingra tolerances kontrole
Pielietojumsice:
- Datu kabeļi, USB kabelis, telefona līnija, tīkla līnija, lai pasargātu ārējos elektromagnētiskos traucējumus
